제목2
자동화 FA
H社

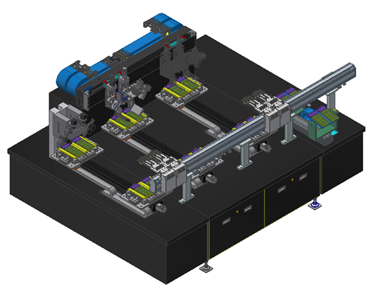

모터 분활 코어 조립기
H社
CFRP 와인딩기
K社

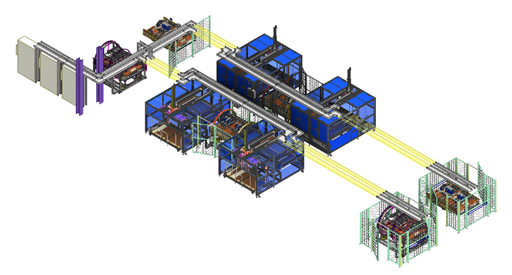

벨브 조립 라인
K社

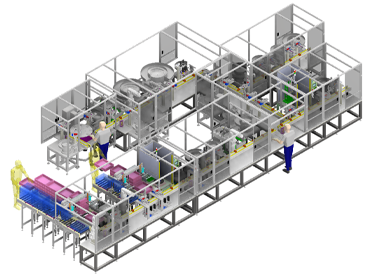

방화문 골반지 자동 부착 라인
K社

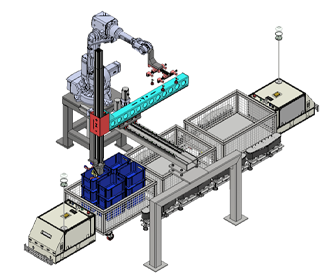

완제품 적층 설비
연구 개발
개발
AMT M/C
개발
Laser Cutting M/C
개발
Flexible Folding Inspection M/C
PRE BONDING
- 기존 컨셉
- 실린더 + DD TYPE 실린더로 압력을 제어 함에 있어 제품에 닫는 높이에 따라 압력의 편차 발생 및 셋팅 기준 표준화가 어려움
- 혁신 컨셉
-
F LINEAR TYPE
높이와 관계없이 일정한 토크를 유지 하여 가압착을 할수 있으며 셋팅 기준이 표준화가 가능함
중대형 멀티 가압 구현에 최적

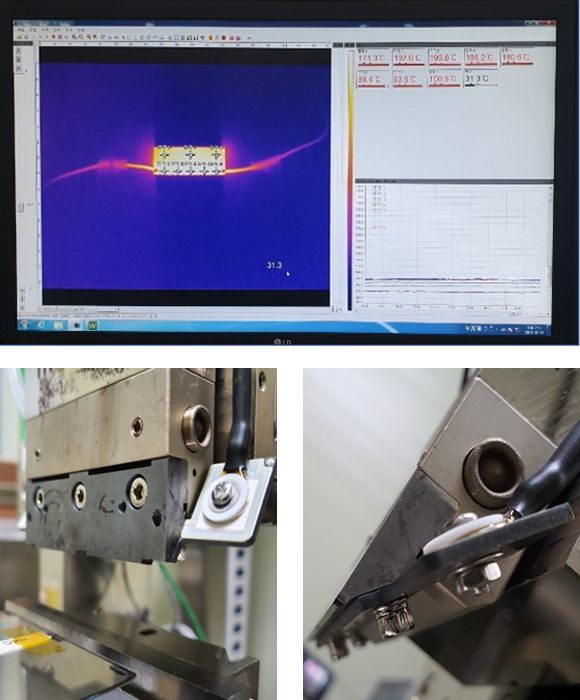

MAIN BONDING 은나노 열선 인쇄 TOOL
- 기존 컨셉
-
카드리지 히터 TYPE
온도의 필요 위치와 이격에 따른 발열온도 상승
발열 온도 상승에 따른 주변의 복사열로 POL 탐등의 문제 상승
- 혁신 컨셉
-

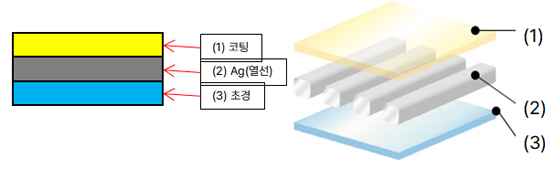

은나노 열선 인쇄 TYPE
근접 열선 위치에 따른 발열 최소화
발열 최소화에 따른 복사열 상승 억제
TIP 표면 인쇄 TYPE
TIP 표면 인쇄 TYPE
PANEL 인쇄 TYPE
PANEL 인쇄 TYPE

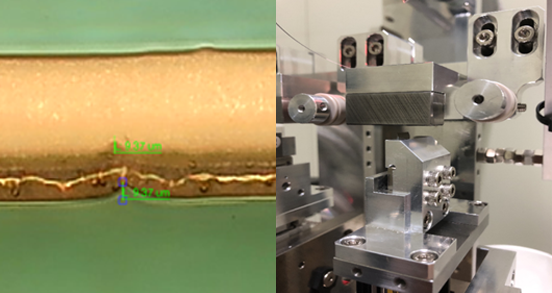

ACF CUTTING
- 기존 컨셉
-
실린더 TYPE
COF Cut 후 ACF 부착
실린더의 압력 변화
자업자 경험치에 의한 셋팅
실린더 속도 표준화 불가
CUTTING 조건 표준화 마련 어려움

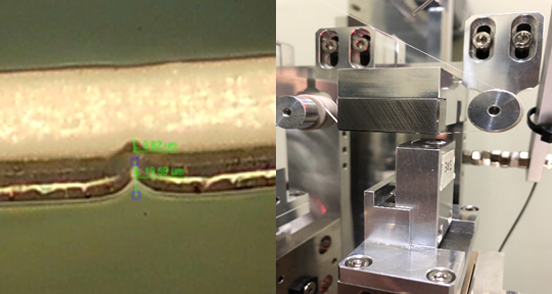

- 혁신 컨셉
-
F LINEAR TYPE
COF Cut 후 ACF 부착
균일한 압력 유지
표준화 된 셋팅 가능
칼날의 마모성 최소화
셋팅 시간 단축

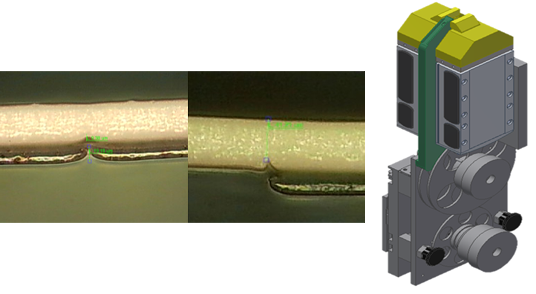

ACF CUTTING 칼날
- 기존 컨셉
-
울파 KB4-F/5 TYPE
칼날 각도 15도
칼날 ACF 이물 부착성 높음
볼트체결에 따른 교체 시간 상승 10분
- 혁신 컨셉
-
플렉스 다이 TYPE
칼날 각도 40도
칼날 ACF 이물 부착성 최소화
박형으로 교체성 상승 1분

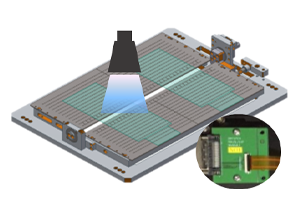

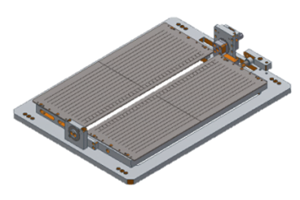

FOLDING INSPECTION
신규 공정 설비
폴더블폰 출시 및 향후 생산물량 확대로 공정 설비 필요 가능성 높음

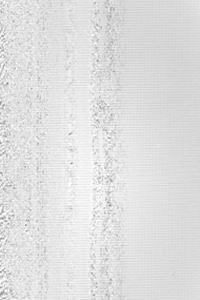

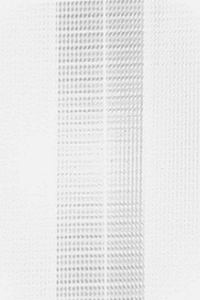

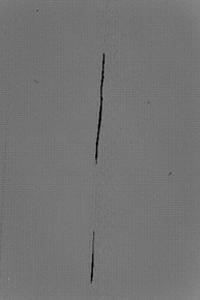

| 주름 | 크랙 |
|---|---|
|
|
| 불량현상 | 구동불량 |
|
|
|
|

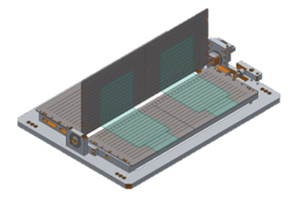

| Panel 투입 | 지정 횟수 , 각도, 속도 폴딩 진행 |
|
|

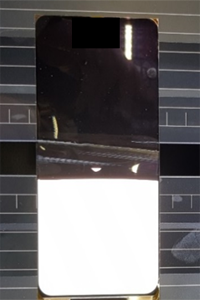

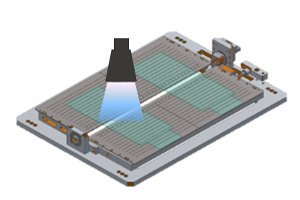

| 접히는 구간 검사 (0.1R) | 점등 후 접히는 구간 검사 |
AOC ACF 부착 결합

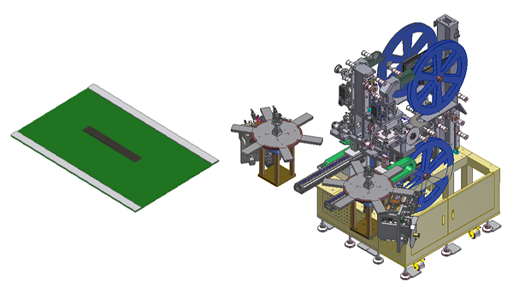

- 기존 컨셉
-
AOC TYPE
COF Cut 후 ACF 부착
6분활 Turn Table 적용
6분활 JIG 셋업 어려움 (안정화)
원가 상승

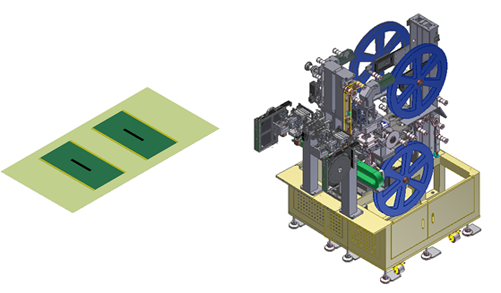

- 혁신 컨셉
-
AOC TYPE
- COF Cut 전 ACF 부착
- 6분활 Turn Table 삭제
- 셋업 간소화
- 설비 사이즈 축소
- 원가 절감
